例如:给罐子定量加水(比如10升),在流量积算仪(定量控制仪)上输入10升的值,然后启动按钮,流量积算仪继电器闭合(电磁阀打开,进水),流量积算仪开始累积,当罐子累积水量到达10升时,流量积算仪继电器断开(电磁阀关闭,停水),本次定量完成。

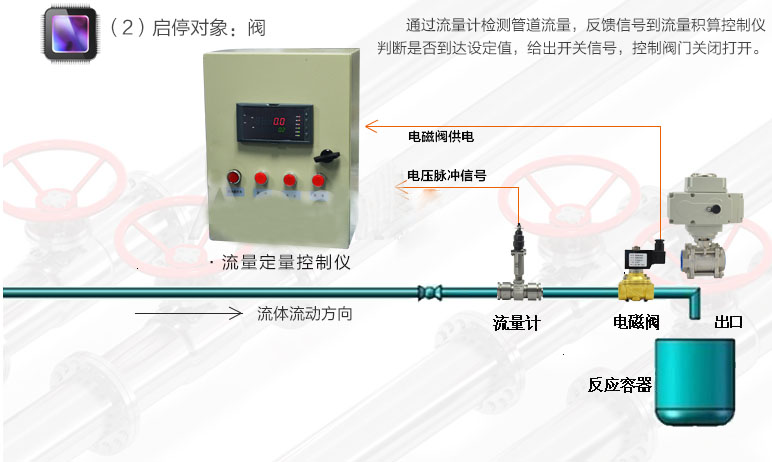

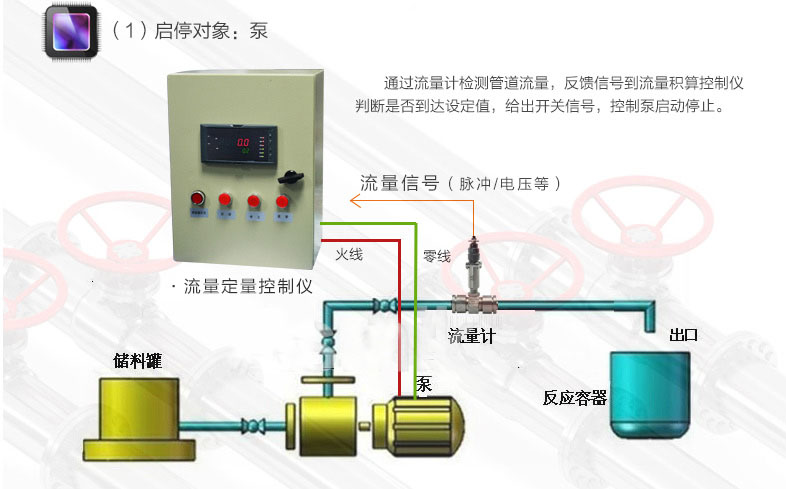

定量控制系统是由流量计、流量积算仪、电磁阀和定量控制箱等装置组成。可实现对流体的定量计量、定量灌装、定量配料等过程的控制。结构如图所示。

定量控制系统



流量批定量控制的基本要求如下。


   ①按批量操作流体总量设定值进行批量发料、装桶、装车或装船等操作,并达到规定的准确度。
   ②在危险情况发生时能立即快速切断放料阀,然后进行人工干预,以确保安全。
   ③重大的异常情况发生时能发出报警信号。

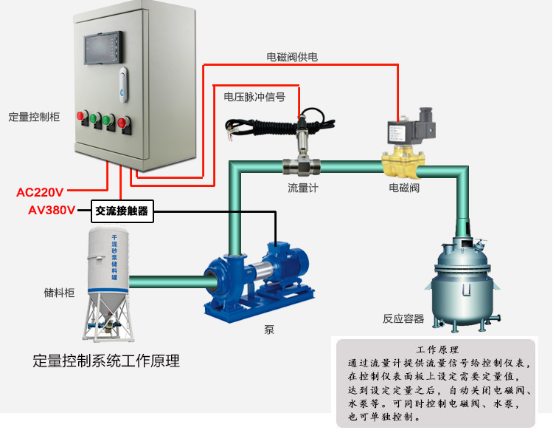

流量定量控制系统的原理
定量计量开始时定量控制仪指示电磁阀开启,流体进入流量传感器。流量传感器将流量信号传给定量控制仪并开始计量,当流量达到设定值时,定量控制仪发出指令使电磁阀、水泵等断开(可同时控制电磁阀、水泵,也可单独控制),恢复到初始的关闭。





流量定量控制系统的特点

1、只需要计量传感器、控制器和断流设备组成,结构简单,成本低;

2、流量计和断流设备等均有控制箱内提供电源,只需要给控制箱提供AC220V即可

3、控制箱面板设有“启动'、“停止'等按键,并有“状态指示灯'显示,因此显示直观,操作简单、方便、易学;

4、每次定量制值可以根据需要任意更改,只需在定量控制仪内操作完成

5、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等;



流量定量控制系统的组成

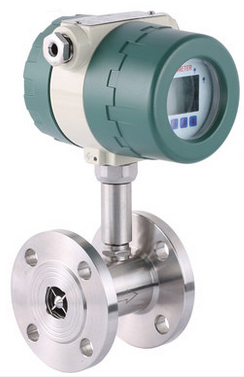

1、定量控制传感器:LWGY-涡轮流量计

LWGY-MIK涡轮流量计

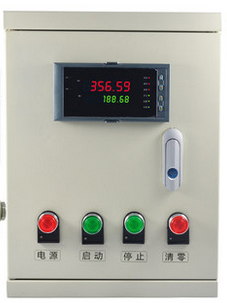

2、定量控制柜:内含流量积算仪、内部控制线路及组件、外部控制按钮和指示灯等


定量控制柜



流量定量控制系统的组成

定量控制系统定量控制系统
