未经过热处理的蒸汽称为饱和蒸汽。它是无色、无味、不能燃烧又无腐蚀性的气体。饱和蒸汽中液滴或液雾的含量反映了蒸汽的质量,一般用干度这一参数来表示。蒸汽的干度是指单位体积饱和蒸汽中干蒸汽所占的百分数。

饱和蒸汽有如下特点

 饱和蒸汽的温度与压力之间一一对应,二者之间只有一个独立变量。
 饱和蒸汽容易凝结,在传输过程中如有热量损失,并导致温度与压力的降低。严格来说,饱和蒸汽或多或少都含有液滴或液雾的双相流体,所以,不同状态下不能用同一气体状态方程式来描述。
 准确计量饱和蒸汽流量比较困难,因为饱和蒸汽的干度难以保证,一般流量计都不能准确检测双相流体的流量,蒸汽压力波动将引起蒸汽密度的变化,流量计示值产生附加误差。所以在蒸汽计量中,必须设法保持测量点处蒸汽的干度以满足要求,必要时还应采取补偿措施,实现准确的测量。

 饱和蒸汽计量系统

  蒸汽流量计量与蒸汽的密度有关,而蒸汽的密度随着蒸汽的温度、压力变化而变化。因此,在蒸汽流量计量中必须合理的进行温度、压力补偿,对密度进行修正,才能提高蒸汽流量计量的正确性,减小计量误差。蒸汽分为饱和蒸汽和过热蒸汽,由于蒸汽性质不同,在相同的压力下蒸汽密度是不同的。因此,在蒸汽流量的计量中所采用的计量方法也不同。应根据被测蒸汽的性质,合理选择计量仪器、仪表和补偿方法。
 饱和蒸汽温度和压力是对应关系,因此只需监测两者之中任一个数据,然后根据饱和蒸汽密度表查出对应的密度值,乘以蒸汽体积流量,就能计算饱和蒸汽的质量流量,因此饱和蒸汽质量流量的计量可采用以下三种补偿方式:

(1)【精准】蒸汽质量计量系统(仅对饱和蒸汽进行计量)

FLVJ系列蒸汽流量计+BST6600系列高温工业型压力变送器+不锈钢冷凝缓冲管配套压力变送器使用
+HR-WZP系列热电阻+HRFT系列流量积算仪(可选择中文型流量积算仪或数码管显示型流量积算仪)

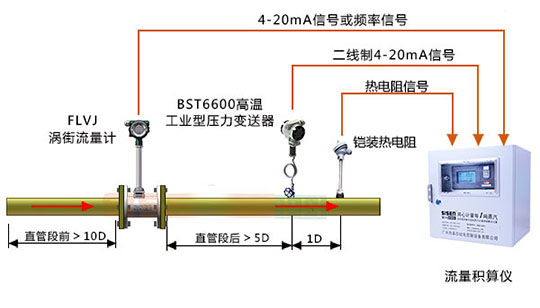

饱和蒸汽计量系统(图1)
