220v的电磁流量计故障处理方法(220v电磁流量计怎样接信号线)

文章出处:华仁仪表 发表时间:2021-11-23 09:33

本文分享的内容为电磁流量计的输出信号线与电源线的接法,电磁流量计的主板种类有很多种,今天就来分享一下电磁流量计的接线方法。

下面以大泉流量DQD型电磁流量计为例来演示,这是一款黄表头的电磁流量计,分别演示4-20mA、脉冲、RS485三个信号线的接法。

电磁流量计输出信号线与电源线接法演示

电磁流量计接线图

这是电磁流量计的接线主板,打开接线盒即可看到,最上面两个端子是接220V电源的,左边一排是接输入信号线的,接法如下:

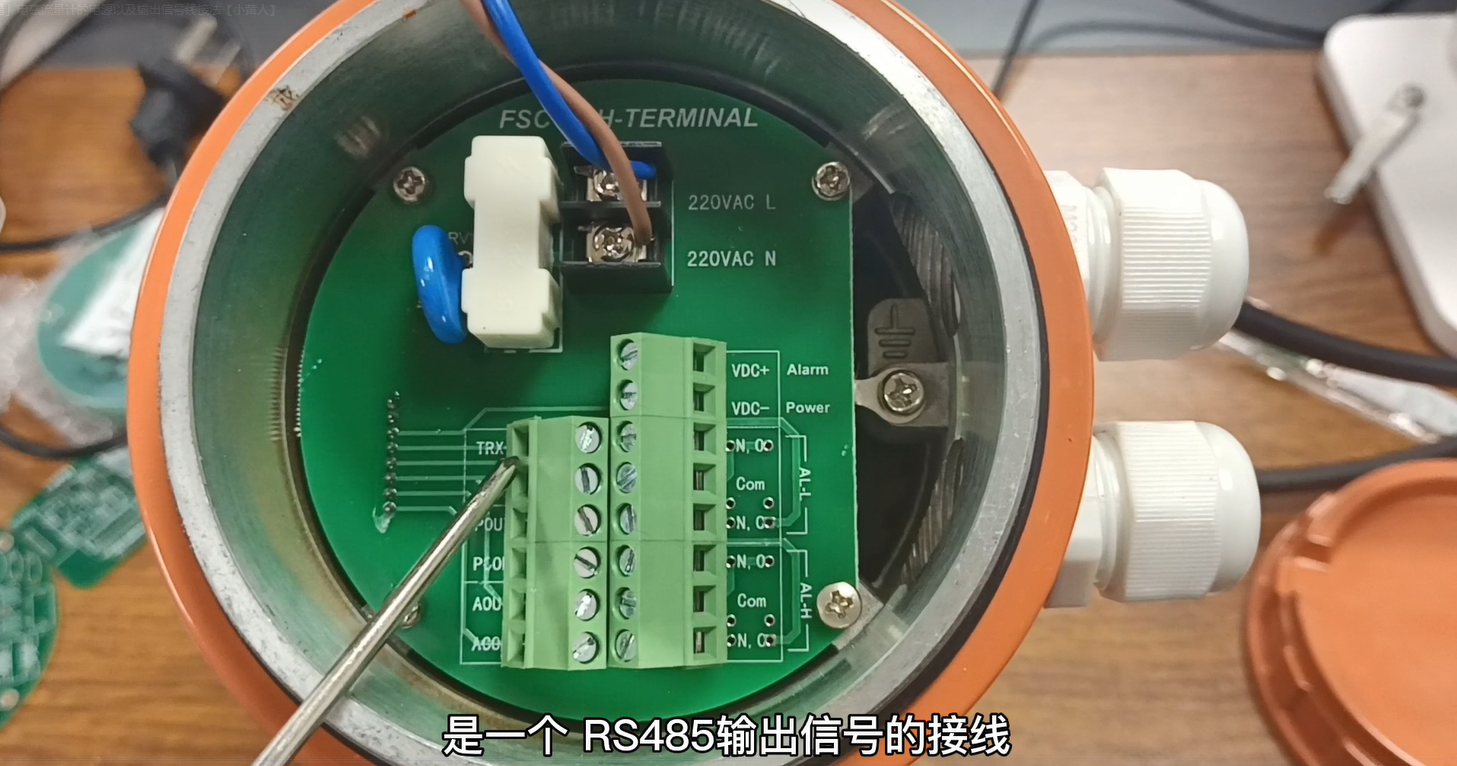

1、RS485接法:TRX+与TRX-,这一组是RS485的接线;

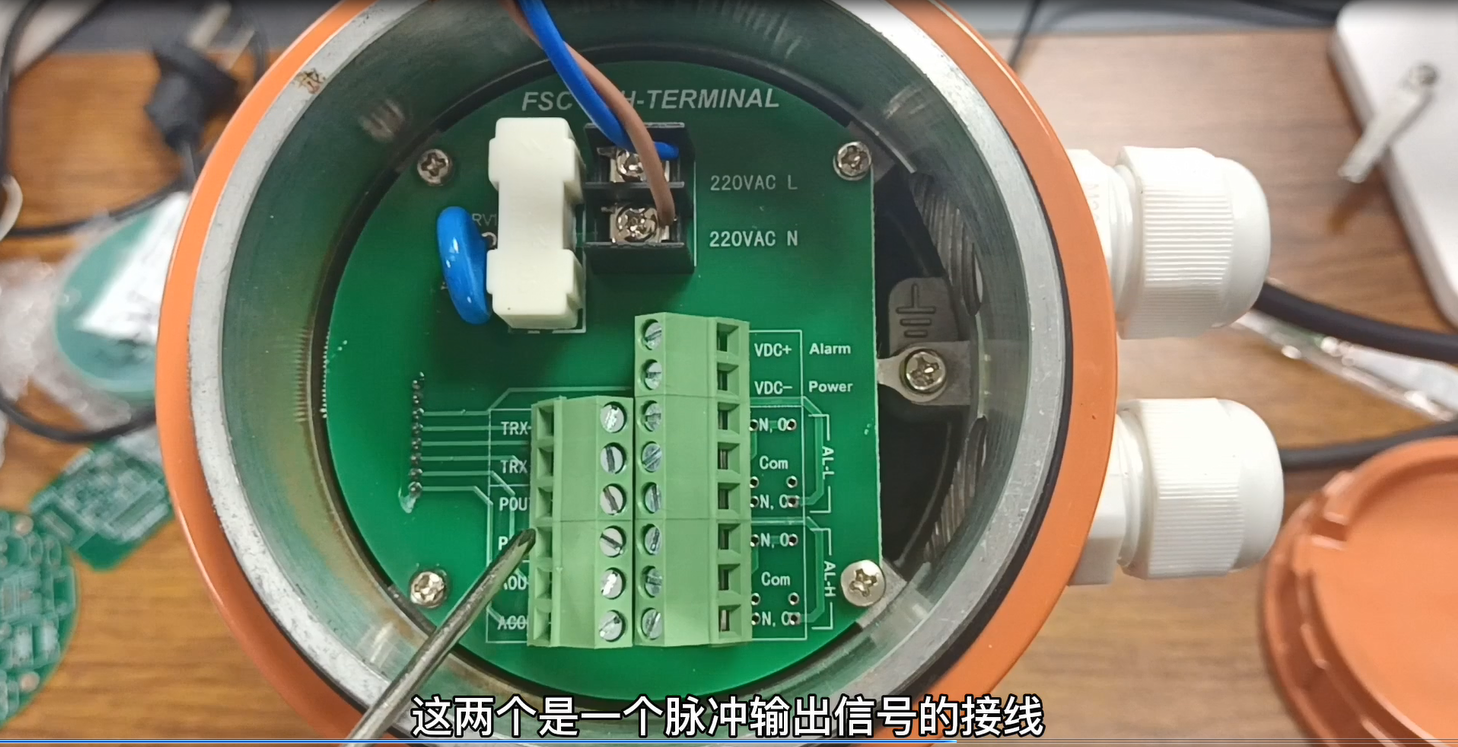

2、脉冲接法:POUT与PCOM,这一组是脉冲的接线;

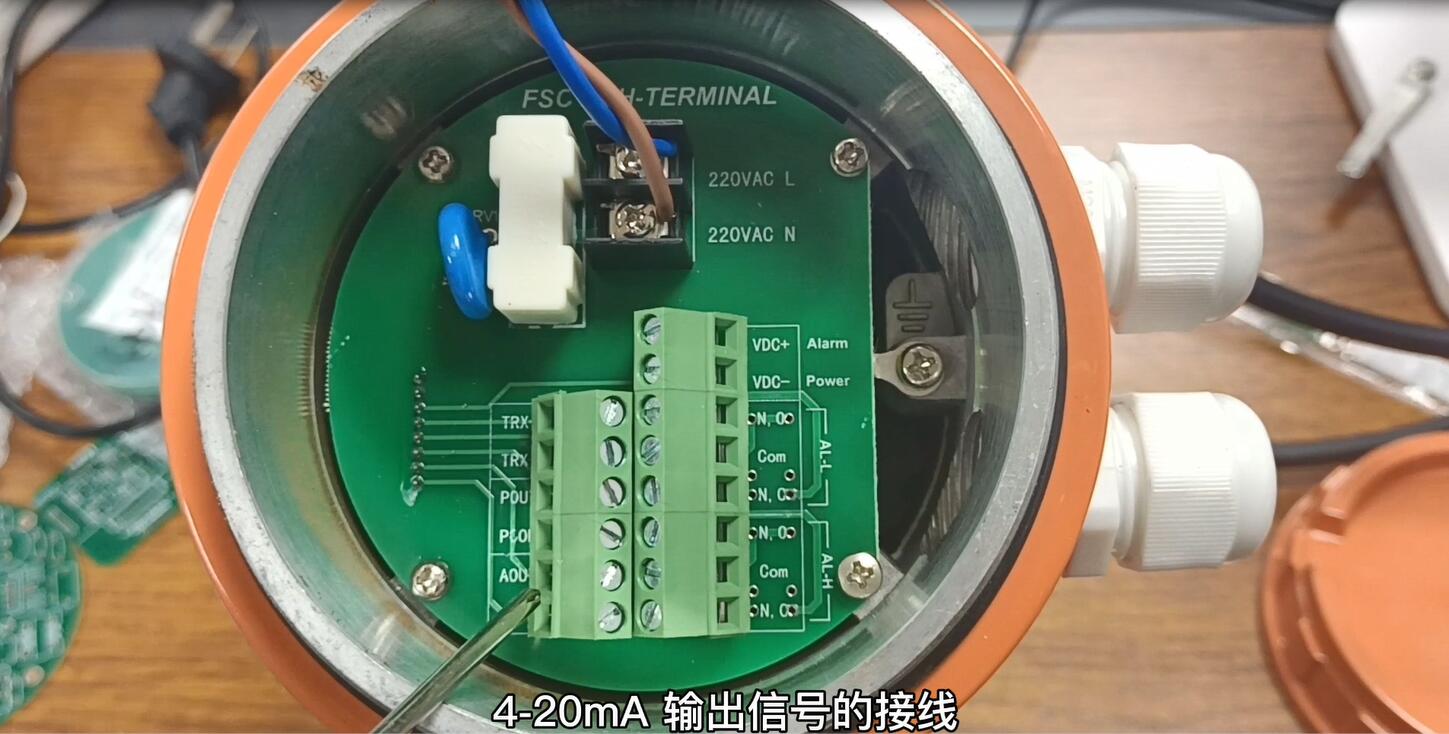

3、4-20mA接法:AOUT与ACOM,这一组是4-20mA接线;

电磁流量计输出信号线与电源线接法演示

电磁流量计接线图

这就是大泉流量黄色表头主板的输出信号线的接法,在接线的时间,注意正负极不要接反了。

电磁流量计输出信号线与电源线接法演示

电磁流量计接线图

对于电磁流量计的接线这一问题,大家有什么想法欢迎一起在评论区交流哦!
