电磁流量计直管段安装要求,电磁流量计对直管安装规定

文章出处:华仁仪表 发表时间:2021-10-31 09:00

电磁流量计是根据导电流体通过外加磁场时产生的电动势来测量导电流体流量的一种仪器,主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。电磁流量计适用于测量封闭管道流量中导电液体和浆液的体积,如清水、污水、各种酸、碱和盐溶液、浆液、浆液、纸浆、糖浆和食用液体等。

电磁流量计的原理基于法拉第电磁感应定律,当导电液体在磁场中运动并切割磁力线时,导体两端将产生与运动方向和磁场方向相垂直的感应电动势E,该电动势与导电液体的流速 (V)成正比,即E=BLV (B为磁场的磁感应强度,L为导体长度,V为切割磁力线的速度)。

如何正确认识电磁流量计,带你了解测量原理及安装规范

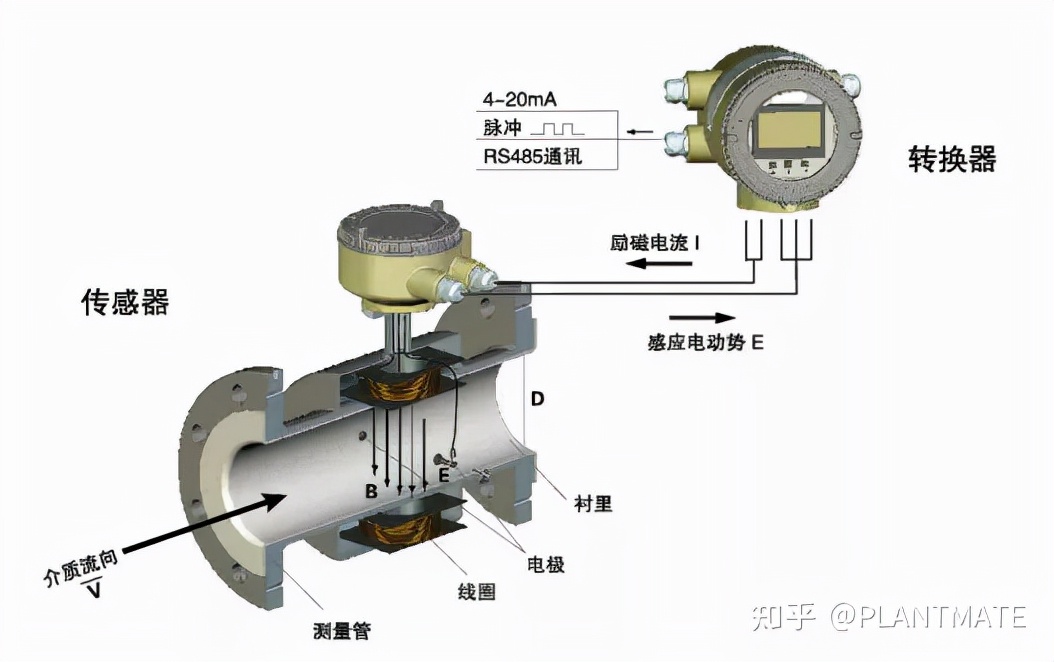

转换器通上电后,励磁电流驱动线圈,在测量管内形成磁场,介质沿测量管流动切割磁力线时,所产生的感应电动势经测量管内壁上的两个电极传输给转换器,经转换器进行信号处理及运算,即获得被测流量值。

被测流量数据通过显示屏显示,并以(4~20)mA、脉冲或现场总线 (RS485)等形式输出。


电磁流量计性能

Advantages and Disadvantages

优点:

(1)测量管道内无阻流件(空管)压损小,可测量固液二相介质的体积流量;

(2)测量体积流量与被测介质诸多物理量无关;

不受被测介质的温度、压力、密度、粘度、电导率变化的影响,不必进行修正;

(3)输出信号与被测介质体积流量成线性关系量程比宽,不需非线性修正;

(4)对流量测量管前后直管段要求低(前5D后2D);

(5)双向测量,可测正反流量;

(6)测量精度高;

(7)传感器可选IP68潜水型。


缺点:

(1)无法测量不导电液体(常规<5us/cm);

(2)无法测量气液两相或气体等介质;

(3)受衬里影响,一般测量流体温度不超过180℃;

(4)大口径造价相对较高。

如何正确认识电磁流量计,带你了解测量原理及安装规范

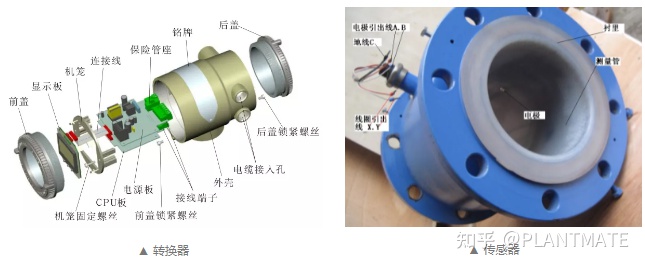

▲ 分体式电磁流量计传感器解剖图


电磁流量计安装使用注意事项:

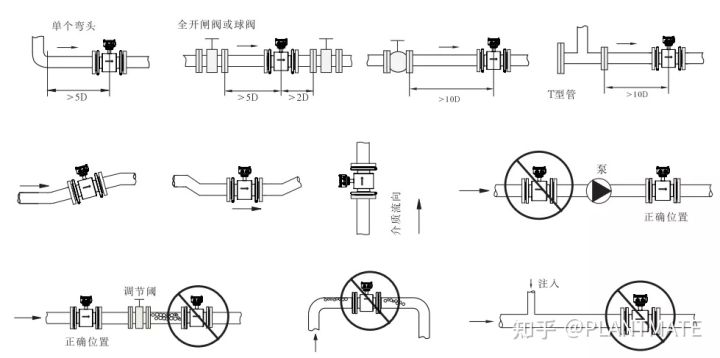

(1)安装位置必须保证满管并有一定直管段。

如何正确认识电磁流量计,带你了解测量原理及安装规范

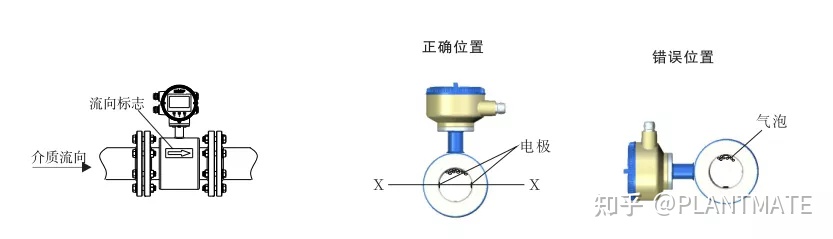

(2)流向标志与实际水流方向一致,两电极保持水平。

如何正确认识电磁流量计,带你了解测量原理及安装规范


(3)分体式信号线必须使用工厂配置的信号电缆。若不得已需剪接,请按下图处理:务必把屏蔽层与C线连接起来并一起接入端子C

如何正确认识电磁流量计,带你了解测量原理及安装规范


(4)仪表外壳与介质一起接地是流量计正常工作的必要条件。

如何正确认识电磁流量计,带你了解测量原理及安装规范
